CZYTAJ WIĘCEJWiertła do drewna, wiertła do kamienia i wiertła do metalu nie są wymienne — użycie niewłaściwego wiertła do materiału powoduje uszkodzenie zarówno wiertła, jak i przedmiotu obrabianego, powoduje powstawanie otworów o niskiej jakości i stwarza zagrożenie dla bezpieczeństwa. Podstawowa zasada jest prosta: używaj wierteł grotowych lub łopatkowych do drewna, wierteł z węglikami spiekanymi do muru i betonu oraz wierteł ze stali szybkotnącej (HSS) lub kobaltu do metalu. Każda kategoria ma inną geometrię, konstrukcję końcówki i twardość materiału dostosowaną do sposobu, w jaki podłoże przecina, pęka lub ściera. W tym przewodniku omówiono wszystkie główne typy wierteł w każdej kategorii, podając szczegółowe zalecenia dotyczące prędkości wiercenia, wyboru wiertła według zastosowania oraz sposobów przedłużania żywotności wiertła.
Drewno jest stosunkowo miękkim, włóknistym materiałem, który raczej tnie niż ściera. Wiertła do drewna mają ostre krawędzie tnące, które dokładnie przecinają włókna drewna, geometrię, która dokładnie centruje wiertło, oraz konstrukcję rowków, które skutecznie odprowadzają wióry, aby zapobiec ich wiązaniu i przypalaniu. Różnorodność typów wierteł do drewna odzwierciedla zakres rozmiarów otworów, wymagania dotyczące głębokości i wymagania dotyczące jakości wykończenia spotykane w obróbce drewna.
Standardowe bity kręte HSS działają w drewnie, ale nie są do niego zoptymalizowane. Ich stożkowy wierzchołek ma tendencję do poruszania się po gładkich powierzchniach drewna, a geometria cięcia zapewnia bardziej szorstką krawędź otworu niż w przypadku dedykowanych wierteł do drewna. Do szybkich otworów użytkowych, gdzie wygląd nie jest krytyczny – otworów prowadzących na śruby, zgrubnych prac związanych z obramowaniem – odpowiedni jest standardowy bit obrotowy. W przypadku wszystkiego, co wymaga czystego i dokładnego otworu, dedykowane wiertło do drewna jest warte marginalnego dodatkowego kosztu.
Wiertła ostro zakończone mają ostrą ostrogę środkową, która precyzyjnie wnika w powierzchnię drewna, zanim zazębią się zewnętrzne ostrogi tnące, zapobiegając przemieszczaniu się na początku otworu. Dwie zewnętrzne ostrogi nacinają obwód otworu, zanim główne krawędzie tnące usuną materiał z wnętrza naciętego koła, tworząc czystą, pozbawioną rozdarć krawędź otworu zarówno na powierzchniach czołowych, jak i poprzecznych. Bity punktowe są standardowym wyborem w przypadku mebli stolarskich, produkcji mebli i wszelkich zastosowań, w których liczy się precyzja lokalizacji otworów i jakość krawędzi. Dostępne w średnicach od 3 mm do 25 mm (1/8 do 1 cala) są najbardziej wszechstronnymi wiertłami do drewna, przeznaczonymi do standardowej wiertarki lub wiertarki.
Bity łopatkowe (łopatkowe) wykorzystują płaskie ostrze ze środkiem i dwoma narożnikami tnącymi. Wiercą szybko i tanio w Zakres 16–50 mm (5/8 do 2 cali). gdzie bity Punkt Brada stają się drogie, a bity Forstneraa są wolniejsze. Jakość otworów jest akceptowalna w przypadku szorstkiej stolarki — wiercenia otworów do prowadzenia kabli, przejść rur i prac zgrubnych — ale jakość krawędzi jest znacznie bardziej chropowata niż w przypadku wierteł sztyftowych lub wierteł Forstnera, a wyrwanie na powierzchni wyjściowej może być znaczące bez podkładki. Bity łopatkowe wymagają wyższego ciśnienia zasilania niż inne wiertła drewniane i szybko się przegrzewają, jeśli nie są używane z odpowiednią prędkością.
Bity Forstner wytwarzają otwory o płaskim dnie i czystych krawędziach przy minimalnym wyrwaniu — niezbędne przy wpuszczaniu zawiasów, nasadkach kołków i dekoracyjnej obróbce drewna. Konstrukcja z krawędzią tnącą umożliwia wiercenie częściowych otworów na krawędzi płyty, otworów zachodzących na siebie i otworów pod kątem bez błądzenia. Aby uzyskać najlepsze rezultaty, wiertła Forstnera wymagają wiertarki — wysoki moment obrotowy generowany przez dużą średnicę obręczy utrudnia ich kontrolowanie w wiertarce ręcznej i należy je obracać przy małych prędkościach: 250–500 obr./min dla rozmiarów powyżej 25 mm . Dostępne w średnicach od 10 mm do 100 mm.

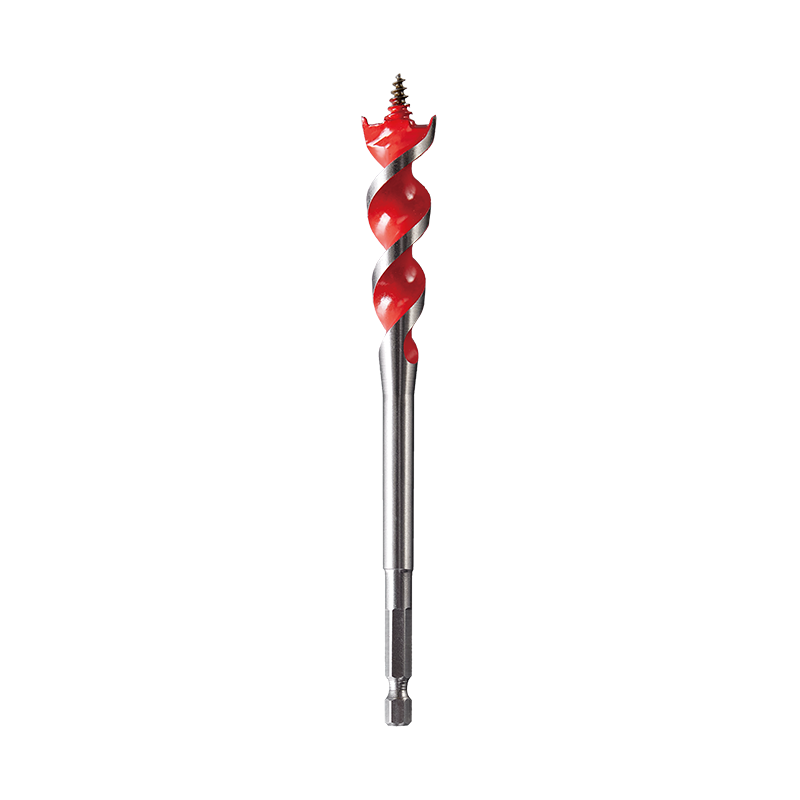

Wiertła ślimakowe mają środkowy punkt z końcówką śruby, który wciąga wiertło w drewno pod wpływem własnego działania gwintu, pojedynczy głęboki spiralny rowek, który agresywnie odprowadza wióry, oraz ostrogi tnące zapewniające czyste nacięcie na obwodzie. Doskonale nadają się do wiercenia głębokich otworów – w belkach, grubym drewnie i ułożonych w stosach tarcicy – gdzie standardowe wiertła zapychałyby się wiórami i zakleszczały. Świdry do zawieszania dzwonków dla elektryków rozszerzają tę zasadę Długości 450–900 mm do prowadzenia drutu przez wnęki ścienne i legary podłogowe.
Otwornice wykorzystują cylindryczną miskę z zębami piły do wycinania okręgów o dużej średnicy, pozostawiając nienaruszony rdzeń centralny. Obejmują średnice od 25 mm do 200 mm — zakres przekraczający praktycznie pokrycie bitów Forstnera — i są właściwym narzędziem do zamków do drzwi, przejść hydraulicznych i wpuszczanych wycięć na oświetlenie. Otwornice bimetaliczne tną drewno, cienkie kompozyty drewniane i płyty gipsowo-kartonowe; Otwornice z węglików spiekanych tną twardsze materiały. Używaj niskich prędkości ( 300–600 obr./min dla rozmiarów powyżej 50 mm) i okresowo wycofywać w celu usunięcia wiórów.
| Typ bitu | Zakres rozmiarów | Jakość otworu | Najlepsze dla | Prędkość wiercenia |
|---|---|---|---|---|
| Brad-point | 3–25 mm | Znakomicie | Szafki, meble, kołki | 1 000–3 000 obr./min |
| Łopata / wiosło | 16–50 mm | Uczciwe | Zgrubna stolarka, prowadzenie kabli | 600–1500 obr./min |
| Forstner | 10–100 mm | Znakomicie | Wpusty pod zawiasy, otwory z płaskim dnem | 250–1 000 obr./min |
| Ślimak | 6–38 mm | Dobrze | Głębokie dziury, grube drewno | 500–1500 obr./min |
| Otwornica | 25–200 mm | Dobrze | Duże otwory, zamki | 200–600 obr./min |
Wiertła do drewna wymagają większych prędkości niż wiertła do kamienia lub metalu o równoważnej średnicy. Co do zasady, Bity o mniejszej średnicy działają szybciej, a większe bity wolniej aby utrzymać obwodową prędkość skrawania (prędkość na zewnętrznej krawędzi skrawającej) w optymalnym zakresie. Przypalenie na krawędzi otworu — objawiające się czarnymi śladami przypaleń i zapachem spalenizny — oznacza, że wiertło pracuje zbyt szybko, zbyt wolno przy nadmiernym nacisku posuwu lub ma tępe krawędzie tnące. Ostre wiertła przy odpowiedniej prędkości wytwarzają czyste wióry, a nie kurz i tną bez znacznego nagrzewania.
Materiały murarskie — beton, cegła, bloki, kamień i płytki — są twarde i kruche. Nie można ich przeciąć samą obracającą się krawędzią; muszą być rozbity i sproszkowany przez uderzenie twardej końcówki, a następnie usunięte z otworu przez obracające się rowki. Standardowe wiercenie obrotowe bez udaru jest nieskuteczne w gęstym betonie – powoduje glazurę powierzchni otworu i niszczy wiertło bez znaczącego postępu. Odpowiednim narzędziem jest wiertarka udarowa (młot udarowy) z wiertłem do muru z węglików spiekanych do większości zastosowań w betonie i murze; wiertarka obrotowa z wiertłem do muru działa odpowiednio w przypadku bardziej miękkiej cegły i lekkiego bloku.
Standardowe wiertła murarskie mają wkładkę z węglika wolframu przylutowaną do końcówki stalowego korpusu. Wkładka węglikowa — zazwyczaj spiekany WC-Co o zawartości WC 85–92%. — jest szlifowany do geometrii przypominającej dłuto, która powoduje pękanie muru pod obciążeniem udarowym. Spiralne rowki stalowego korpusu usuwają sproszkowane zanieczyszczenia z otworu. Bity te pasują do standardowych 3-szczękowych uchwytów wiertarskich i są stosowane zarówno w standardowych wiertarkach, jak i wiertarkach udarowych. Przy lekkich zastosowaniach w cegłach i blokach sprawdzają się dobrze; w przypadku betonu zbrojonego lub powtarzalnych głębokich otworów, wiertła SDS-Plus lub SDS-Max w dedykowanych młotach obrotowych są znacznie wydajniejsze i trwalsze.
Bity SDS (Slotted Drive System) mają wyspecjalizowany trzpień z rowkami blokującymi, które umożliwiają osiowe przesuwanie się wiertła w uchwycie podczas napędzania obrotowego, co umożliwia mechanizmowi tłokowemu młota obrotowego dostarczanie uderzeń młotka bezpośrednio na wiertło bez przenoszenia tych uderzeń na nadgarstek operatora przez uchwyt. SDS-Plus to standard dla bitów o średnicy do około 26 mm; SDS-Max obsługuje bity od 16 mm do 80 mm do ciężkich wierceń fundamentowych i dużych instalacji kotwowych. Energia dostarczana na uderzenie w młocie obrotowym SDS-Max jest typowa 8–25 dżuli , w porównaniu do 1–5 dżuli dla SDS-Plus — różnica pomiędzy wywierceniem otworu pod kotwę o średnicy 10 mm w 5 sekund a wywierceniem otworu pod kołek o średnicy 40 mm w ścianie o grubości 300 mm w czasie krótszym niż minuta.
W przypadku otworów o średnicy powyżej 50 mm w betonie i murze — przejść rur, tulejek HVAC, wejść przewodów elektrycznych — profesjonalnym standardem są wiertła diamentowe montowane w wiertarkach rdzeniowych. Diamentowe wiertła rdzeniowe wykorzystują stalową rurkę z segmentami impregnowanymi diamentem na krawędzi tnącej; tną poprzez szlifowanie, a nie uderzenie i wymagają chłodzenie wodą, aby zapobiec degradacji wiązania diamentu . Wiercenie wiertłem diamentowym o średnicy 100 mm przez 200 mm zbrojonego betonu zajmuje zwykle 3–8 minut i pozwala uzyskać gładki, cylindryczny otwór bez odprysków na powierzchni wejściowej i wyjściowej – jest to poziom jakości niemożliwy do osiągnięcia w przypadku wiercenia udarowego.
Płytki ceramiczne i porcelanowe wymagają innego podejścia niż mur betonowy. Nigdy nie używaj młotka na płytkach — uderzenie rozbija szkliwo i pęka korpus płytki. Używaj wiertła do płytek z końcówką z węglików spiekanych w trybie wyłącznie obrotowym przy umiarkowanej prędkości (400–800 obr./min) i lekkim, stałym nacisku posuwu. W przypadku płytek porcelanowych o twardości powyżej 7 Mohsa właściwymi narzędziami są otwornice o ziarnie diamentowym lub wiertła diamentowe w trybie obrotowym z chłodzeniem wodnym — końcówki węglikowe szybko tępią się w twardej porcelanie i powodują wyszczerbienie krawędzi otworów. Rozpoczęcie wiercenia wybijakiem lub kawałkiem taśmy na powierzchni płytki zapobiega przesuwaniu się wiertła po powierzchni oszklonej.
Wiercenie w metalu generuje ciepło poprzez tarcie skrawania — zarządzanie tym ciepłem jest głównym wyzwaniem przy wyborze i technice wiertła do metalu. Wiertła metalowe muszą być twardsze od wierconego materiału, utrzymywać ostrą krawędź tnącą w podwyższonej temperaturze i mieć geometrię rowka, która skutecznie usuwa metalowe wióry przed ich ponownym cięciem i generowaniem dodatkowego ciepła. Niewłaściwy materiał wiertła, niewłaściwa prędkość lub niewłaściwe ciśnienie posuwu podczas wiercenia w metalu powodują utwardzanie powierzchni otworu, pękanie końcówki wiertła lub katastrofalną awarię wiertła.
HSS (stal szybkotnąca, zazwyczaj gatunek M2 zawierający wolfram, molibden, chrom i wanad) jest podstawowym materiałem wierteł do metalu. Bity HSS utrzymują twardość do ok 600°C (1100°F) — wystarczający do wiercenia w stali miękkiej, aluminium, miedzi, mosiądzu i większości metali nieżelaznych przy umiarkowanych prędkościach z użyciem chłodziwa. Standardowe wiertła HSS są dostępne w najszerszym zakresie rozmiarów po najniższej cenie i są odpowiednie do ogólnych zastosowań warsztatowych i konserwacyjnych, gdzie wiercony materiał nie jest twardy ani ścierny.
Wiertła kobaltowe HSS (M35 z 5% Co lub M42 z 8% Co) utrzymują twardość w temperaturach do 700–735°C i są znacznie bardziej odporne na zużycie niż standardowe HSS w materiałach ściernych. Do wiercenia w stali nierdzewnej, stali hartowanej, żeliwie, tytanie i stopach o wysokiej zawartości niklu, właściwą specyfikacją są wiertła kobaltowe. Wiertła kobaltowe M42 wiercące stal nierdzewną 304 wytrzymują 3–5 razy dłużej niż standardowe wiertła HSS w identycznych warunkach , uzasadniając ich 2–3-krotną wyższą cenę za wykorzystanie produkcyjne. Kobalt jest stopowy w całej stalowej osnowie, a nie tylko w powłoce powierzchniowej — wiertła kobaltowe można wielokrotnie ostrzyć bez utraty wydajności, w przeciwieństwie do wierteł powlekanych, w przypadku których ponowne ostrzenie usuwa powłokę.
Wiertła pełnowęglikowe zapewniają najwyższą twardość i odporność na zużycie ze wszystkich materiałów, z których wykonane są wiertła — węglik wolframu przy Twardość Rockwella A 90–93 HRA w porównaniu z HSS na poziomie około 83–86 HRA. Wiertła pełnowęglikowe są stosowane w centrach obróbczych CNC do wiercenia stali hartowanej, żeliwa i materiałów kompozytowych, gdzie wiertła HSS i kobaltowe tępią się zbyt szybko, aby produkcja była ekonomiczna. Wymagają sztywnych, pozbawionych wibracji zestawów — węglik jest kruchy i pęka pod obciążeniem bocznym lub poddawany chodzeniu wiertłem — co czyni je niepraktycznymi w przypadku wiercenia ręcznego. Bity z węglikami spiekanymi (lutowane) stanowią kompromis: krawędzie tnące z węglików spiekanych z twardszym korpusem stalowym, stosowane w specjalistycznych zastosowaniach związanych z wierceniem w metalu i wierceniem w płytkach.
Wymaga wiercenia w metalu znacznie niższe obroty niż wiercenie w drewnie . Prawidłową prędkość oblicza się na podstawie zalecanej prędkości skrawania powierzchni dla kombinacji materiału i wiertła, podzielonej na obroty na minutę i średnicę wiertła. Praktyczne odniesienie: wiertło HSS o średnicy 6 mm do wiercenia w stali miękkiej powinno pracować z prędkością około 800–1200 obr./min ; ten sam wiertło ze stali nierdzewnej powinno działać przy 300–500 obr./min przy stałym ciśnieniu zasilania, aby uniknąć utwardzania przez zgniot. Zbyt wolne wiercenie stali nierdzewnej przy niewystarczającym ciśnieniu posuwu jest równie szkodliwe jak wiercenie zbyt szybkie — wiertło ściera się bez cięcia, utwardza powierzchnię i natychmiast tępi.
| Materiał | Zalecany bit | Około. Prędkość (6mm) | Płyn do cięcia |
|---|---|---|---|
| Łagodna stal | HSS lub HSS-TiN | 800–1200 obr./min | Zalecany olej do cięcia |
| Stal nierdzewna (304/316) | HSS-Co (M35/M42) | 300–500 obr./min | Niezbędny (olej siarkowany) |
| Aluminium | HSS (ostre, polerowane flety) | 2 000–4 000 obr./min | WD-40 lub lekki olej |
| Żeliwo | HSS-Co lub węglik | 500–800 obr./min | Suche (samosmarujące wióry żelazne) |
| Miedź/mosiądz | HSS (zmniejsz kąt wargi) | 1500–3000 obr./min | Lekki olej lub suchy |
| Stal hartowana (>45 HRC) | Węglik spiekany lub pokryty TiAlN | 200–400 obr./min | Niezbędne |
W praktyce wiele zadań wiertniczych obejmuje sytuacje złożone — wiercenie w drewnie w betonie, w metalu w murze lub w wielu materiałach po kolei. Zrozumienie ograniczeń kompatybilności każdego typu bitów pozwala uniknąć uszkodzeń i niepotrzebnego wysiłku.
Wiertła są materiałami eksploatacyjnymi, ale ich żywotność różni się znacznie w zależności od sposobu ich używania, przechowywania i konserwacji. Prawidłowo użyte wysokiej jakości wiertło kobaltowe może wywiercić setki otworów w stali; ten sam wiertło użyte z niewłaściwą prędkością bez płynu chłodzącego może ulec uszkodzeniu po dziesięciu otworach.
